第一章指紋蓋板發展歷程
到目前為止，整個指紋識別的發展歷程大概可以分為三個時期，“市場初入”時期、“市場試水”時期、“市場爆發”時期，這不同的時期同時也伴隨著不同的蓋板方案風潮。
市場初入階段：早在2011年就出現了指紋識別手機的身影，但當時的滑動式的體驗不佳讓指紋識別手機一蹶不振。直到蘋果5S的按壓式指紋識別手機的出現，使指紋識別手機真正進入消費者眼簾，并以此掀起了指紋識別的浪潮。2014年魅族首次使用了國產品牌匯頂設計的藍寶石方案芯片。兩年間，發布的指紋識別智能手機不到20款，只有少數高端智能機品牌采用藍寶石方案，絕大部分還是使用coating方案。

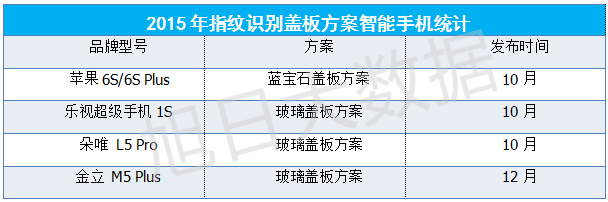

市場試水階段：2015年，指紋識別智能機的機型超過了60款，其中蘋果6S/6S Plus使用了藍寶石方案，樂視超級手機1S、朵唯L5 Pro等幾款手機使用了指紋識別玻璃蓋板，其他絕大部分都使用了coating方案的芯片。
市場爆發階段：2016年迎來了指紋識別手機爆發的一年，同時也是指紋識別蓋板規模量產的一年，雖然市場上絕大部分的指紋識別芯片還是以coating方案為主，可是蓋板方案的使用較去年已經廣泛了許多。就從2016年上半年的情況看，發布的搭載指紋識別功能的智能手機就超過100款，另外許多手機品牌開始選擇指紋識別陶瓷蓋板方案。
第二章指紋蓋板產業鏈分析
一、指紋蓋板材料分析
目前市場上應用的指紋蓋板材料主要包括藍寶石、玻璃和陶瓷。藍寶石為最早使用的蓋板材料，但其高成本、韌性差等缺點促使玻璃和陶瓷材料的應用。三種材料的比較如下：
我們主要保護能力、抗摔能力及反應速度三個方面分析。
藍寶石保護能力最強。目前市場上的指紋識別方案以按壓式為主，指紋蓋板材料的硬度將決定其對芯片的保護作用。藍寶石的硬度最大，能對指紋芯片形成較好的保護，而氧化鋯陶瓷的莫氏硬度為8.5，藍寶石為9，兩者的硬度差距極其相近，氧化鋯陶瓷的抗磨損能力可以與藍寶石相媲美。
陶瓷抗摔能力最強。蓋板的抗摔能力則由材料的韌性決定，氧化鋯陶瓷的韌性最佳，藍寶石則最差。玻璃材料的韌性雖然略優于藍寶石，但其易碎的特點也決定了玻璃蓋板不適宜做得太薄，同時指紋芯片的低穿透力又制約了蓋板的厚度，因此目前指紋玻璃蓋板的厚度只能做到0.175mm。反觀氧化鋯陶瓷材料，其韌性大、抗摔能力強，可以做成更薄的指紋蓋板，目前量產的最薄厚度只有0.08mm。
陶瓷通信性能最佳。蓋板材料的介電常數直接影響指紋信號的傳播速度，而氧化鋯陶瓷的介電常數達到藍寶石的3倍，玻璃的10倍，通信性能為三者中最佳，能讓指紋識別器工作更為靈敏。隨著指紋識別市場競爭日益激烈，同等產品的差距逐漸縮小，產品的靈敏度將直接影響用戶體驗。
玻璃價格最低廉。目前三種蓋板材料價格差距較大，玻璃的價格普遍只有陶瓷的一半，而陶瓷的價格只有藍寶石的四分之一。通常蓋板的成本比例不會超過指紋模組的10%，因此藍寶石蓋板方案主要被高端智能機采用，其他采用蓋板方案的機型則選擇陶瓷及玻璃。低成本是玻璃的絕對優勢，加上透明好配色的特點使其成為許多廠商優先選擇的蓋板材料。
綜合來看，出于成本考慮，中高端機型更多選擇玻璃蓋板方案，出于性能的考慮，高端機型則選擇陶瓷，但未來隨著陶瓷的成本逐漸下降，與玻璃價格不斷拉近，陶瓷的優勢越發明顯，陶瓷方案的份額將會高于玻璃。
二、指紋蓋板供應商分析
目前，指紋玻璃蓋板為市場上應用最為廣泛的蓋板材料，可供選擇的指紋玻璃蓋板的供應商也較多，主要包括星星科技、銳歐光學等。然而，指紋陶瓷蓋板作為新應用產品，其供應商選擇則少了許多，目前主要由潮州三環和順絡電子供應，大部分廠商的良率及產品穩定性仍需改進。藍寶石供應商則主要包括藍思科技、天通控股、水晶光電等。

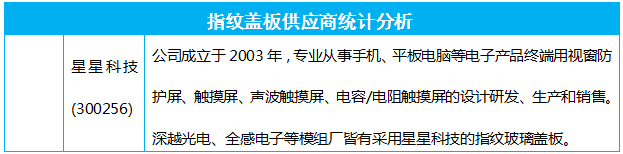

星星科技(300256)公司成立于2003年，專業從事手機、平板電腦等電子產品終端用視窗防護屏、觸摸屏、聲波觸摸屏、電容/電阻觸摸屏的設計研發、生產和銷售。深越光電、全感電子等模組廠皆有采用星星科技的指紋玻璃蓋板。

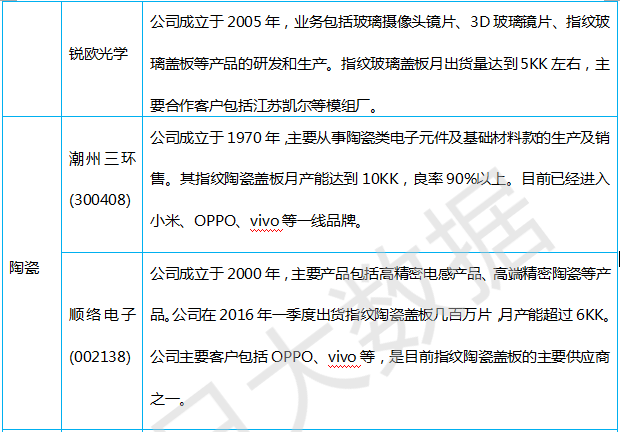

銳歐光學公司成立于2005年，業務包括玻璃攝像頭鏡片、3D玻璃鏡片、指紋玻璃蓋板等產品的研發和生產。指紋玻璃蓋板月出貨量達到5KK左右，主要合作客戶包括江蘇凱爾等模組廠。
陶瓷潮州三環(300408)公司成立于1970年，主要從事陶瓷類電子元件及基礎材料款的生產及銷售。其指紋陶瓷蓋板月產能達到10KK，良率90%以上。目前已經進入小米、OPPO、vivo等一線品牌。
順絡電子(002138)公司成立于2000年，主要產品包括高精密電感產品、高端精密陶瓷等產品。公司在2016年一季度出貨指紋陶瓷蓋板幾百萬片，月產能超過6KK。公司主要客戶包括OPPO、vivo等，是目前指紋陶瓷蓋板的主要供應商之一。

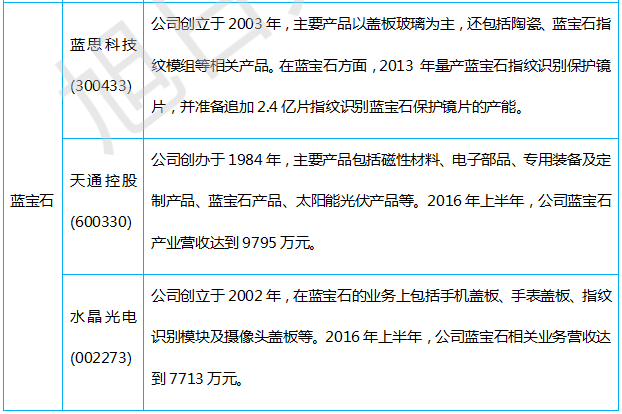

藍寶石藍思科技(300433)公司創立于2003年，主要產品以蓋板玻璃為主，還包括陶瓷、藍寶石指紋模組等相關產品。在藍寶石方面，2013年量產藍寶石指紋識別保護鏡片，并準備追加2.4億片指紋識別藍寶石保護鏡片的產能。
天通控股(600330)公司創辦于1984年，主要產品包括磁性材料、電子部品、專用裝備及定制產品、藍寶石產品、太陽能光伏產品等。2016年上半年，公司藍寶石產業營收達到9795萬元。
水晶光電(002273)公司創立于2002年，在藍寶石的業務上包括手機蓋板、手表蓋板、指紋識別模塊及攝像頭蓋板等。2016年上半年，公司藍寶石相關業務營收達到7713萬元。
三、指紋芯片廠分析
FPC、匯頂為指紋蓋板方案主要供應商。目前，手機市場上應用的指紋蓋板方案幾乎都出自于FPC和匯頂。其中FPC的蓋板方案主打陶瓷，應用的手機機型包括小米5、OPPO R9、紅米PRO、一加3等。而匯頂則是名副其實主打蓋板方案的指紋芯片廠，蓋板方案包括玻璃和陶瓷，其玻璃方案更是目前使用最為廣泛的指紋芯片，應用機型包括樂視1S、樂2、魅族MX6、魅族Pro6等，而vivo X7/X7 Plus的陶瓷蓋板方案則匯頂與FPC一起供應。
除此之外，信煒是蓋板方案的一匹黑馬，優良的玻璃蓋板方案也使其出貨迅速提升。目前應用的機型包括酷比M9、朵唯A8等。而以“黑科技”超聲波指紋識別方案進入市場的高通，使用的指紋識別技術有別于前面幾家的電容式，目前使用的機型包括樂視Max2，指紋蓋板也是應用玻璃材質。
四、指紋模組廠分析
指紋模組廠紛紛布局指紋蓋板方案。據旭日大數據統計，今年9月份，前二十指紋模組廠中有15家已經開展了蓋板方案的業務，其他五家還處于小批量或者打樣階段。蓋板比例較高的模組廠主要集中于前十位，其中信利和東聚的蓋板方案占比最高，皆達到80%，江蘇凱爾占60%，合力泰和深越光電皆達到50%，其他模組的蓋板比例皆在50%以下，而CrucialTec和DreamTech的蓋板方案仍處于打樣階段。
第三章指紋蓋板應用現狀
一、指紋蓋板前十手機品牌應用現狀

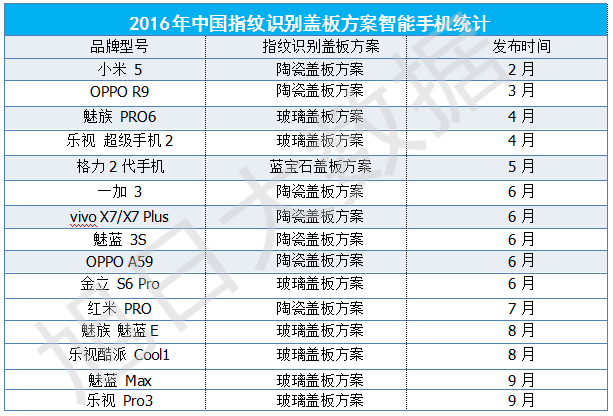

國內前十品牌7個采用蓋板方案。據旭日大數據統計，今年1-9月，國內前十手機品牌（華為、OPPO、小米、vivo、魅族、聯想、中興、樂視、酷派、金立，排名不分先后）共發布了18款采用蓋板方案的指紋手機。其中華為、聯想和中興并沒有發布采用蓋板方案的指紋手機，但隨著蓋板潮流的不斷發酵，該三個品牌采用是指日可待。
注：以上統計為國內發布的機型，OPPO R9/R9 Plus和vivo X7/X7 Plus分別統計為兩種機型；樂酷Cool1統計為酷派品牌
蓋板方案受魅族青睞。下圖顯示，今年1-9月，魅族發布的指紋手機幾乎都采用了蓋板方案，其中包括PRO6、MX6、魅藍3S、魅藍E以及魅藍Max五款機型，占比28%。樂視采用蓋板方案的機型達到4款，占比達到22%。而一向重視外觀設計及用戶體驗的OPPO和vivo使用蓋板方案的機型包括R9、R9 Plus、A59三款機以及X7、X7 Plus，分別占前十品牌的17%和11%。

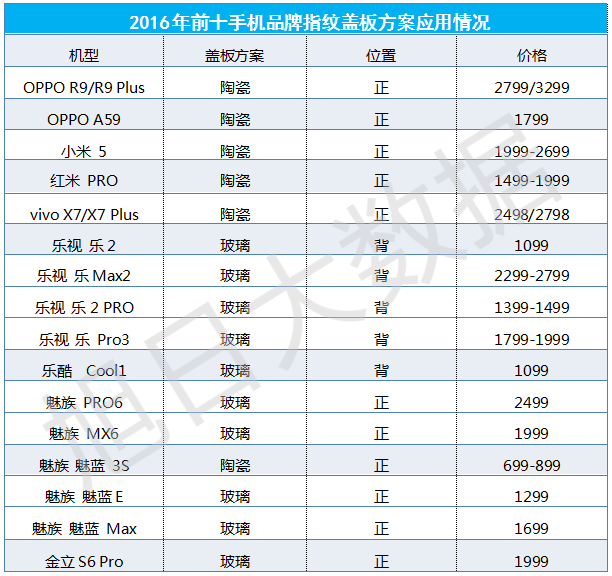

正面蓋板方案為市場主流。今年1-9月，國內前十手機品牌發布的采用指紋蓋板的機型中，仍然以正面蓋板為主，正面蓋板方案的機型達到13款，占比72%，背面蓋板方案的為5款，占比28%。目前市場上蓋板方案一般選擇正面的居多，而樂視是目前市場上唯一采用背面蓋板方案的品牌，即采用背面蓋板方案的5款機型皆來自于樂視。
注；截至今年9月

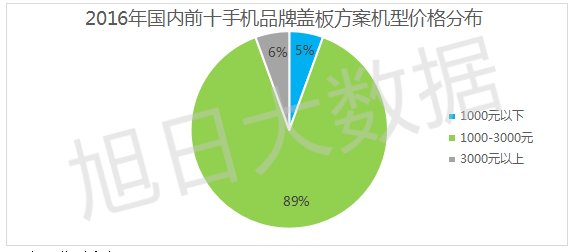

蓋板方案被中端機型廣泛采用。今年1-9月，前十手機品牌發布的蓋板方案的指紋手機仍然以中端機型為主，共16款（其中1000-2000元及2000-3000元價格區間分別達到10款和6款），占比89%，低端機型及高端機型只有一款，分別為魅藍3S及OPPO R9 Plus。
注；截至今年9月
1000以下（低端機型）；1000-3000元（中端機型）；3000元以上（高端機型）
玻璃、陶瓷蓋板方案勢均力敵。今年1-9月，前十手機品牌發布的蓋板方案的指紋手機中，選用玻璃方案的機型較多，達到10款，占據56%。而選用陶瓷方案的機型也占到了8款，兩種方案的應用可謂是勢均力敵。
另外，值得一提的是，魅族是全球首次使用玻璃蓋板方案的手機品牌，樂視則是使用玻璃蓋板方案后大獲成功的品牌，而后魅族和樂視發布的指紋手機皆為玻璃蓋板方案為主。而小米為了創造新的賣點，搶先成為首次使用陶瓷蓋板方案的品牌，同月發布的OPPO R9也采用了陶瓷方案，后來小米及OPPO發布的蓋板指紋手機皆選擇陶瓷方案。因此目前指紋蓋板應用市場主要分為以魅族、樂視等為代表的玻璃蓋板陣營和小米、OPPO等組成的陶瓷蓋板陣營。
注；截至今年9月

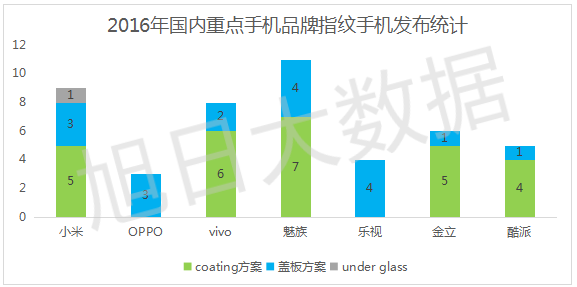

前十品牌采用蓋板方案占七成。今年1-9月，國內大部分手機品牌紛紛嘗鮮指紋蓋板方案，并以此作為亮點。其中發布機型較為頻繁的小米及魅族，分別發布了3款和4款蓋板方案的指紋手機，而OPPO和樂視發布的指紋手機皆為蓋板方案，金立和酷派各發行了一款指紋蓋板手機。華為、聯想、中興目前發布的指紋手機皆為coating方案，目前并未采用蓋板方案。
下面值得一提的是，小米在9月底發布的小米5S采用了國內首款真正意義上的指紋識別under glass方案，也因此受到了全行業的重大關注。該方案采用了高通的超聲波方案，是繼樂視Max2以后第二款使用超聲波方案的機型，不同的地方是，小米5S并沒有在玻璃蓋板上開孔，直接把指紋模組隱藏在蓋板玻璃下方，做到了真正意義上的under glass。然而，F(xiàn)PC和匯頂?shù)入娙菔街讣y識別廠商也在緊鑼密鼓的試產under glass方案，哪家的under glass會率先實現量產并應用到終端將成為明年指紋識別行業的一大亮點。
注：統計時間段為2016年1-9月
二、指紋蓋板應用現狀及預測

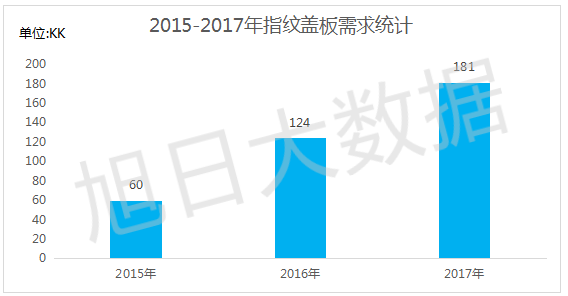

2015年，國內出貨的指紋蓋板方案手機包括蘋果6/6 Plus、蘋果6S/6S Plus、樂視1S、魅族MX4 Pro和朵唯L5 Pro等，出貨量合計超過60KK。2016年隨著指紋手機的爆發，采用指紋蓋板方案的智能手機也明顯比去年增加許多。旭日大數據根據16年三季度的最新數據對預測做出了適當?shù)恼{(diào)整，到2016年國內發布的指紋蓋板手機出貨量將達到超過120KK。2017年將會進一步突破，6成以上的指紋手機將采用蓋板方案，預計指紋蓋板的需求將超過180KK。
