前言
自從iPhone7 PLUS推出了2倍光學變焦的雙攝方案，拉開了計算光學創新的序幕，OPPO不甘落后最近推出了潛望式的5倍光學變焦方案，計算光學在手機上一直作為創新的重頭戲呈現給廣大消費者。最近關于iPhone8要推3D成像的傳聞，讓整個手機業界都為之歡呼雀躍，似乎看到了新的機遇，普遍認為這是2D成像通往3D成像的一次重大變革。因為工作需要，對3D成像進行了一次深度的調研，跟大家探討下，3D成像在手機上的應用到底是雞肋還是一次行業創新，對此業界持有不同意見。
1.什么是3D成像。
3D成像就是在二維圖像，包括顏色，亮度，細節的基礎上增加了景深的信息，在拍照的同時，獲取對象的景深數據，應用于人臉識別，虹膜識別，手勢控制，機器視覺，計算攝影。3D成像方案包括了結構光，TOF和雙目。
2.是什么驅動力推動結構光方案能在手機3D成像技術取得重大突破，成為蘋果新機的標配。
2.1芯片技術的創新，讓結構光方案落地到手機應用。

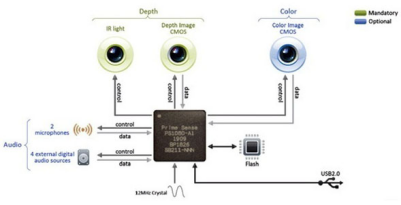

蘋果收購了PrimeSense，從經驗積累到實際應用，方案成熟度當屬最高，特別是在手機上的應用。PrimeSense有一顆獨立的PS1080景深算法芯片，用在蘋果上的型號有待確認和解開。芯片除了能高效的處理3D景深算法，也為降低手機功耗起到舉足輕重的作用，因為3D人臉檢測通過外部ASIC處理，只需要很小的功耗，在數十微秒內即可完成拍照，景深數據采集，而不用每次主芯片去跑CPU、GPU和DSP，即高效又環保，因為省電。國內方案商奧比中光是結構光領域的實力派,其三月底的結構光生態伙伴發布會將有軟件合作商虹軟,模組合作商丘鈦以及投資方MTK等幾家業界實力玩家站臺。奧比中光的算法跑在自己研發的一顆型號為MX400的ASIC上，從應用和效果上經過了實際的批量檢驗。公司自2013年成立到現在，短短幾年即取得了不錯的成績。預計今年，奧比中光也會有適合在手機應用的ASIC和整體方案呈現給手機廠商。
2.2先進的模組制造技術進一步推動3D成像產業化。
模組供應商舜宇，歐菲，丘鈦在3D成像變革中將會受益。IR攝像頭和RGB攝像頭采用AA共基板模組結構，丘鈦在雙攝模組制程上有多項技術創新，經驗豐富，特別是后段測試自動化工位，大大提高生產效率，保證了出廠的每一只模組都在一致的標準下經過嚴格測試。丘鈦擁有國內主流客戶群，成為了3D方案商和手機廠商的香餑餑，相信在這一波3D成像技術升級中會脫穎而出，最近宣布將并購和控股一家鏡頭供應商N(yùn)EWMAX，而NEWMAX是主流3D相機的紅外鏡頭零部件供應商，在光學設計和鍍膜技術上技術領先，丘鈦的這筆投資可謂未雨綢繆，長遠看將給丘鈦在光學技術創新上會注入更多的動力。

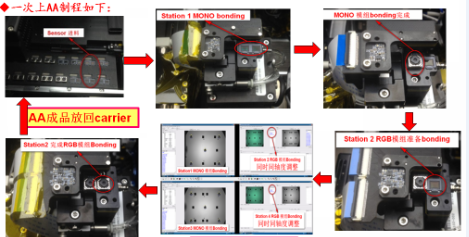

圖2.1 丘鈦的雙攝模組全自動化AA制程
2.3結構光Projector核心部件的創新推動了器件微型化，得以應用到手機設計中。
下圖為Kinect紅外激光投射器的原理圖。根據PrimeSense在專利中的描述，紅外激光生成器（42）射出準直后的激光束（44），通過光學衍射元件（DOE）進行散射，進而得到所需的散斑圖案。

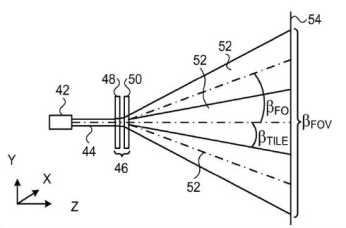

圖2.2 Kinect紅外激光投射器原理圖
2.3.1 Projector采用VCSEL（垂直腔面激光發射器）。

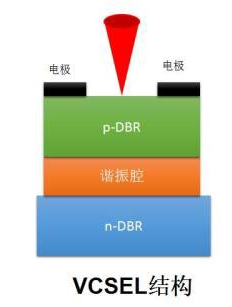

圖2.3 VCSEL（垂直腔面激光發射器）
VCSEL具有以下特點：
特點一：光束窄且圓 VCSEL耦合效率高
特點二：閾值電流低 VCSEL低功耗
特點三：易集成
特點四：VCSEL可以直接在wafer上完成工藝制作與測試 低成本
VCSEL受益的供應商：
LITE.O、II-VI.O、FNSR.O是主要的VCSEL供應商，Winsemi擁有VCSEL晶圓制程。
2.3.2 準直鏡頭WLO（Wafer-level Optics）大部分專利掌握在Heptagon手中，Heptagon被收購后應該要改名為AMS。
準直鏡頭一般由兩組鏡片組成，第一組鏡片先把激光壓縮成散角較小的光束，經過第二組凸透鏡使得在象空間的光束為軸對稱的園柱形平行光束。
圖3.1 半導體準直激光鏡頭

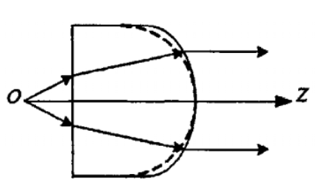

圖3.2準直鏡頭的光路
Heptagon WLO技術有以下特點：
a.按準確數量對例如雙鏡頭和三鏡頭等光學系統中分離出單面光學晶圓或者把雙面光學晶圓互相分離出來。
b.按準確數量把光學系統從傳感器或者光源分離出來。
c.Heptagon 為隔片開發了復制技術，使得像玻璃一樣的聚合物隔片的成本更低也更結實。
Heptagon的WLO鏡頭模組4P結構。

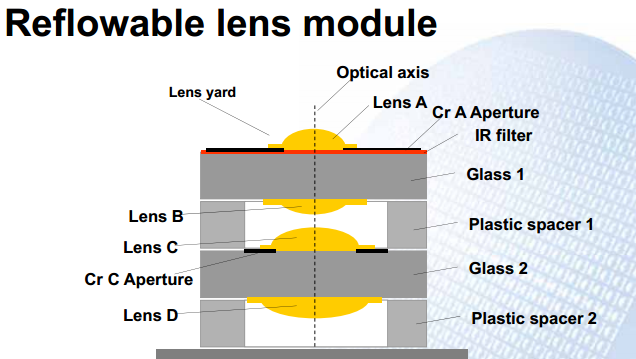

圖3.3 WLO鏡頭模組架構圖
2.3.3 光學衍射元件DOE（Diffractive Optical Elements）
.png)
圖4.1 DOEs - Diffractive Optics
DOE由擴散片（Diffuser）和光柵片（Raster）組成，擴散片作用是將激光光束散射成不規則分布的點狀散斑圖案，由于擴散片對于光束進行散射的角度（FOV）有限，所以需要光柵（見下圖）將散斑圖案進行衍射“復制”后，擴大其投射角度。這種“復制”效果被稱為光學卷積，從下圖的原理圖中我們看到，當光束通過擴散片（如毛玻璃）后產生的散斑，再經過光柵后進行卷積就能得到所需透射角度的散斑。
圖4.2 散斑擴散圖
DOE衍射元件供應商：HOLOOR，馭光科技，水晶光電
3 什么原因?qū)е耇OF沒能趕上這一波的3D成像技術升級?
TOF相對于結構光方案,精度高,可以達到mm級別,處理速度快,可以同時捕捉整幅畫面的深度信息。但是在實際應用中也存在以下問題尚待解決。
3.1 核心器件圖像傳感器是3D成像的關鍵，而傳感器的供應鏈影響了技術的落地。
結構光用的紅外CMOS傳感器，主流的廠家三星，OV，Onsemi，國內廠家格科微，產品線豐富，大Pixel，小尺寸，高動態，各大平臺也有驅動的適配，制程經過手機行業大規模制造和批量出貨檢驗。而TOF Sensor產品線不夠豐富，TOF Sensor主流供應商集中在STM，TI，AMS。在這里特別提一下AMS，剛剛在過去不久的2月份，花了接近6億美金，收購了WLO 供應商Heptagon 100%的股份。同時也看到一些廠家，如比利時Melexis擁有TOF Sensor,通過技術創新來分一杯羹。

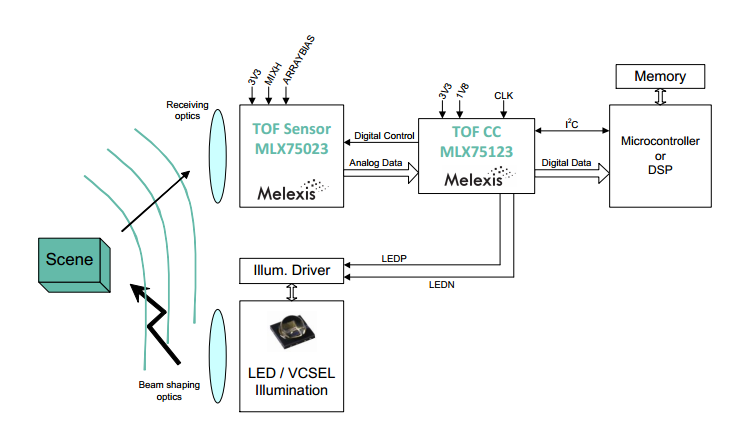

圖5 Melexis的TOF應用架構圖
3.2 圖像傳感器Sensor的分辨率和尺寸，制約TOF在手機的應用。
前面提到，手機紅外CMOS的產品線較豐富，選擇性較多，能滿足3D人臉識別，自拍背景虛化等這些應用。而TOF則選擇性小很多，目前我找到的分辨率最高的是Melexis的一顆QVGA的Sensor，QVGA是什么概念，就是320240分辨率，大家如果有更好的也可以給我推薦。制約TOF 分辨率上不去的原因，據調研跟功耗有一定關系，分辨率越高，功耗越大。另外Sensor的尺寸也制約了在手機上的應用，因為這顆Sensor除了感知紅外圖像信息，還有特別的單元來記錄光的相位信息，那么這樣一顆1/3” QVGA的Sensor，到底有多大？4.8x3.6mm，這只是傳感器的感光面積的尺寸，而封裝片的尺寸則是6.5x5.5mm。一顆普通的1/7.5” VGA手機紅外CMOS OV7251 COB封裝的尺寸是3.9x3.4mm，懸殊太大。
3.3結構光和TOF方案因為有光投射和接收的過程，稱之為主動式3D成像，很容易受到自然光線的影響和干擾。

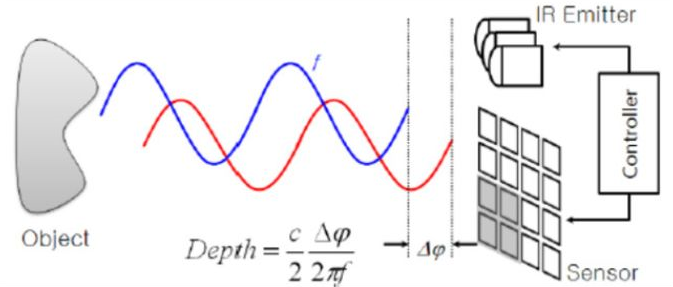

圖6 TOF原理
要解決這個問題，可以把發射端功率加大，這個道理很容易理解，但是這會影響到手機的功率，影像手機的待機時間。結構光受環境光線影響要小于TOF，因為結構光是通過Projector投射紅外圖案，而圖案是一直存在于物體表面，Sensor可以通過延長快門時間來捕捉足夠清晰的圖案，而TOF是通過調制的高頻脈沖來計算光飛行時間的，要讓Sensor在這么短時間能夠捕捉足夠的光信息，那么就要把Sensor的Pixel size也就是單個像素的感光面積做得足夠大，以前面提到的Melexis的這顆QVGA為例，15x15um的Pixel size，手機1/2.3” CMOS的1200萬像素的感光面積也就只有1.5x1.5um。因此芯片的功耗隨之增大，芯片的面積自然也要比一般的相同分辨率的手機CMOS大很多，而要把芯片做到足夠小，分辨率足夠高，應用在手機上，現在是有相當難度的，這個問題也許以后隨著制程的提升，能夠獲得解決。

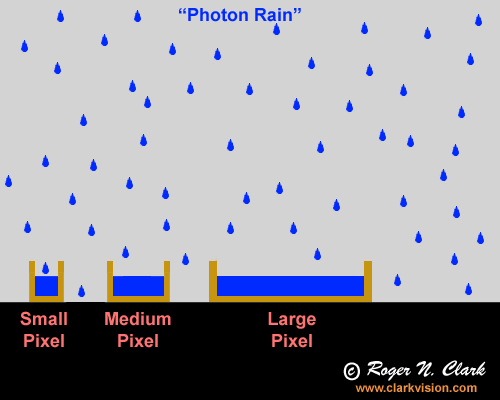

圖7 Large Pixel能夠在同一時間接收更多的光線
4.3D成像在手機上的應用有哪些？是技術創新還是雞肋？
4.1傳言iPhone8會上3D成像，用在前攝做3D人臉檢測,配合虹膜識別，進行解鎖功能，搭配G-sensor和GYRO，實現用戶行為檢測快速解鎖功能，這將提升用戶體驗，因為指紋解鎖的時間可以長達一秒，而且經常受到汗水和手指狀態的影響而導致失敗，但是3D人臉識別可以在0.03秒內完成。同時手機去掉指紋模塊以提升屏占比，讓手機ID做得更漂亮，可以突破更多的局限。
4.2因為3D攝像頭提供了景深數據，配合算法就可以實現背景虛化功能，虹軟和WestAlgo都有此類算法。因為是主動式景深探測,對于無紋理的景物,景深提取會更準確。
4.3另外一個應用是人臉補光，因為人臉的深度信息可以做到很精確，那么就可以對特定的人臉范圍進行補光，對陰陽臉進行光線補救。
4.4除了以上應用，3D當然也可以開發游戲應用，手勢控制。
4.5.觀點
1)前攝結構光3D成像方案隨著iPhone8的謎底解開，將會成為手機應用的主流方案，TOF方案受限于各種因素，還無法落地到手機應用，也沒有看到TOF Sensor供應商在手機應用的推薦，而多應用于Automotive, Robot, Toy。
2)3D成像在手機上以前攝為主，有多項接地氣的應用，對于用戶體驗提升很有價值。后攝的應用較少，除了SLAM的應用，對于拍照的景深提取，因為受到環境影響，不具備可用性。
3)雙攝方案會是手機主攝像頭的3D成像的主流，通過雙攝獲取景深信息，實現背景虛化，Super Light，Super Pixel等功能。
4)業界都在等待iPhone8的發布，前期通過技術積累，以便迅速跟進。專利風險和成熟度需要評估。
5)一直以來,無論是結構光還是TOF這兩種3D成像技術都和Kinect,RealSense,Project Tango這些關鍵詞相匹配，行業應用包括體感操控，3D掃描，機器人，玩具,Automotive等等。直到聯想PHAB2 Pro Tango在移動終端上作了一次AR應用探索。三維重建作為連接真實物理世界和虛擬世界的最重要感知計算通道，前途自然是星辰大海，但和所有偉大的技術一樣，需要的不但有資本的堆積和市場的培育，更加需要的是時間和耐心。在這條馬拉松的跑道上，唯有堅信篤定的選手，才可以跑到最后，摘取AI和AR的果實。
圖片引用了各大媒體的發布的資料，在此表示感謝。
