如果三星(Samsung)最近的一支智慧型手機電視廣告(大肆吹捧該新手機超酷炫的拍照功能，最后還用‘It'sNotaPhone,It'saGalaxy’的宣傳標語作為結束)帶有任何暗示意味，那么當今智慧型手機中最重要成份并不是手機，而是相機。
隨著相機功能成為差異化嵌入式裝置不可或缺的必備功能后，CMOS影像感測器(CIS)的設計人員發現自己正面臨與各方需求日益增加的角力戰——包括影像品質、相機模組的大小，以及總成本等。
過去幾年來，CIS供應商已經逐漸接受晶片堆疊了。在此基礎下，CIS能夠和影像訊號處理器(ISP)共同堆疊。針對其下一步的發展，目前至少有兩家主要的業者——Sony和三星——據稱正琢磨使用FD-SOI晶圓制造ISP，以便與CIS共同實現晶片堆疊。
在日前于東京舉行的FD-SOI論壇(FD-SOIForum)，一些與會者私底下討論以FD-SOI量產CIS的機會。

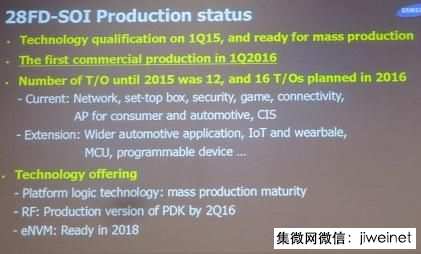

除了Sony以外，三星正謹慎地思考為CIS利用FD-SOI。三星電子(SamsungElectronics)系統代工廠總監YongjooJeon在論壇上介紹三星28nmFD-SOI的最新進展時，討論到CIS等現有應用。
不過，在為CIS導入FD-SOI之前，還有一些重要的問題必須先加以解答。
1、對于可能選用FD-SOI于其晶片堆疊CIS的影像感測器供應商來說，這一CIS市場究竟有多大？
2、晶片堆疊CIS的真正優勢何在？
3、在為晶片堆疊CIS設計ISP時，為什么采用FD-SOI比CMOS更好？
CMOS影像感測器市場
根據市場研究公司YoleDeveloppement表示，CIS在2015年約有100億美元的市場，年成長率約12%。
Yole強調，“CIS的市場成長速度仍然較半導體產業更快，未來五年的復合年成長率(CAGR)預計約有10.6%。”這一預測數字已經將智慧型手機成長放緩以及前/后置相機價格提高等因素納入考慮了。
那么，哪些CIS供應商已經在做晶片堆疊CIS了呢？
Yole估計在2015年，27%的CIS營收來自于堆疊晶片，該公司形容這“相當于Sony的市占率”。

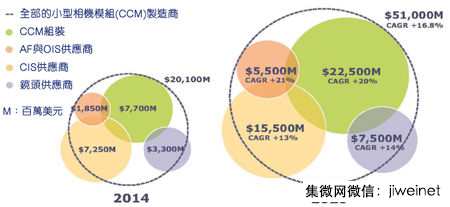

成長中的2014-2020年相機模組產業：營收來源多方重疊
?。▉碓矗篩oleDevelopment）
為什么采取晶片堆疊途徑？
YoleDeveloppement成像與感測器市場分析師PierreCambou觀察目前CIS領域的競爭圍繞著兩大關鍵參數：影像品質，以及相機模組的尺寸。
他將高品質的相機形容為“智慧型手機的關鍵要素”。而這也帶來了畫素的競賽，從3百萬畫素(3Mp)到5Mp，然后是8Mp、12Mp、16Mp，如今已經發展到20Mp。
雖然這種發展似乎違反直覺想法，但Cambou表示，這一產業最近已經觀察到“畫素大小降低了影像品質”。事實上，較高的解析度并不一定會帶來“更好的”影像，主要原因在于鏡頭性能的限制，他解釋說。
他補充說：“目前的理想位置大約是略高于1微米畫素尺寸，以及介于12Mp到16Mp之間的解析度。”
而在影像品質/畫素競賽的另一面則是相機的成本和尺寸，Cambou解釋。更重要的是注意相機模組的尺寸與高度是相當受限的。
“因?yàn)橹腔坌褪謾C(jī)是一種高度最佳化的裝置，任何可用的空間都會被用于電池或整合進更棒的功能，”Cambou說，“相機的厚度直接影響到智慧型手機的厚度，”以及該裝置的外觀。
根據Yole的觀察，整合于手機中的相機模組一直維持著相當固定的尺寸規格，通常是10mmx10mmx6mm。不過，其性能與功能則持續顯著提升(從VGA單鏡頭到16MpAF以及OIS6鏡頭相機)。
因此，Cambou表示，堆疊CIS能夠解決CIS設計人員的2大關鍵問題——影像品質和相機的尺寸。
首先，堆疊的方式讓晶片設計者能使CIS制程發展僅專注于畫素性能，“而不至于對晶片的數位部份造成限制，甚至導致次級晶片性能退化，”Cambou解釋。在頂部的感測晶片采用背面照度(BSI)技術。BSI已經是現有可用的最佳技術了，他說，“它可采用相對粗糙的制程，如0.18um至0.110um”。數位晶片可取自任何采用65nm或45nm先進制程的供應商來源。他總結道，“晶片的整體性能可以從最佳化的感測陣列以及最佳化的數位元件中獲益。”
其次，Cambou解釋，藉由在數位晶片的頂部堆疊感測陣列，還可使其占位空間一分為二，從而實現更小型的相機模組。

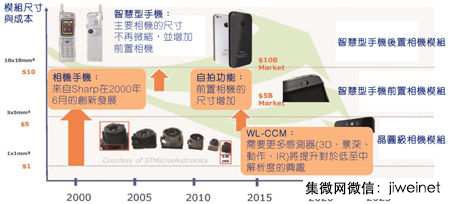

手機相機模組市場趨勢：供應商多半采用10mmx10mmx5mm的模組
?。▉碓矗篩oleDevelopment）
晶片堆疊的挑戰
當然，晶片堆疊途徑也有其挑戰性。主要的問題是必須“在一個合理的水平上保有良率”，Yole分析師說：“晶片的成本在堆疊過程中提高了一倍。因此，在設計和制造過程都必須極其穩健。”
Cambou指出，“到現在為止，只有Sony一家公司掌握了這項[晶片堆疊]技術，”盡管三星和Omnivision等公司也發布了堆疊晶片的版本，但一直未能擴大其規模。
他解釋說，純粹以經濟問題來看，如果該晶片的數位面積等于感測陣列的面積，堆疊過程將會更有趣。

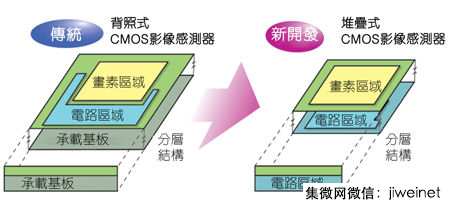

傳統背照式與新開發堆疊式CIS的比較
為什么FD-SOI更適用？
Yole分析師認為，F(xiàn)D-SOI為CIS設計者提供了一個“非常有趣的選項”，因?yàn)?ldquo;它能夠讓‘ISP’次級晶片所產生的熱降至最低。”
散熱問題至關重要——尤其是對于堆疊于其頂部的感測陣列而言。Cambou解釋，“這種熱可能會妨礙直接在數位晶片上所進行的大量運算。”然而，Cambou補充說，透過FD-SOI，則為“在APU的ISP中所進行的運算直接整合于堆疊的數位晶片中”開啟了可能性。
此外，根據一位日本產業界人士透露，他猜測Sony也很可能正推動在CMOS影像感測器方面的FD-SOI計劃進展。
一部份原因在于Sony本身就熟悉SOI晶圓，并深入探討如何利用SOI晶圓實現基于BSI結構的感測晶片。再者，Sony也持續致力于為堆疊感測器直接接合互連技術。
去年，Sony與制造與ZiptronixInc.共同簽署了一項專利授權協議，計劃將直接接合互連(DBI)技術應用在影像感測器中。Ziptronix是一家專為3D整合提供低溫DBI技術的開發商與供應商。
Sony在2011年授權ZiBond直接接合專利。Ziptronix解釋，DBI是ZiptronixZiBond技術的進一步延伸，可實現小于10微米的互連間距，并容納每平方公分約150萬的互連連接。該制程使用標準的晶圓廠工具實現晶圓表面平面化，并導入氧化矽薄層，從而在低溫下實現密封接合。
Cambou認為，F(xiàn)D-SOI可望為下一代CIS開啟更多新的可能性。采用FD-SOI的可能應用主要包括：
·運算攝影—其中的2個或更多鏡頭可創造更高解析/靈敏/高動態范圍(HDR)的影像
·3D立體成像—類似于運算攝影，實現可能用于手勢辨識等其它用途的深度影像
·生物相機—搭配整合的臉部與/和虹膜辨識
·智慧相機—可辨識更多物件
FD-SOI的另一項挑戰在于每平方毫米所增加的成本，為良率議題帶來了更多壓力。不過，Cambou強調，“它或許可為Sony帶來加深其與競爭對手差距的大好機會！” 編譯：SusanHong
