搭載了零界全面屏和升降式前置攝像頭的vivo NEX受到了廣泛的關注，有的人喜歡它的外觀，有的人則沉醉于它的構造。vivo NEX在內部設計上到底有著怎樣的創新點，才讓vivo NEX變得如此之美？
日前，vivo官方就帶來了一組拆機圖，由于vivo NEX手機的集成度太高，從下午1點多拆到5點，足足拆了3個小時，才算徹底把vivo NEX這臺旗艦完全拆解。
現在，馬上拆解一臺，為你揭曉。（PS：拆機有風險，不建議沒有經驗的用戶拆解，有問題最好讓官方售后進行拆解維修）

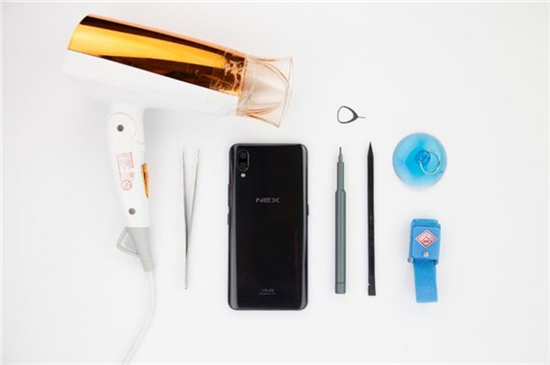

我們先來準備一下拆機用的工具。對于拆解這種使用玻璃后蓋作為材質的手機，吹風機是必要的——它用來加熱手機，分離后蓋等地方。除此之外，撬棒、鑷子、吸盤也是必備之物。撬棒用來撬起排線插口，鑷子用來夾起小零件，吸盤則是用來吸起后蓋。如果你們有0.5mm厚薄拆機片的話，也能用來作為拆后蓋的工具，如果沒有，用撬棒代替也是可以的。最后，千萬記得帶防靜電手套或者防靜電手環。
拆后蓋：基本操作

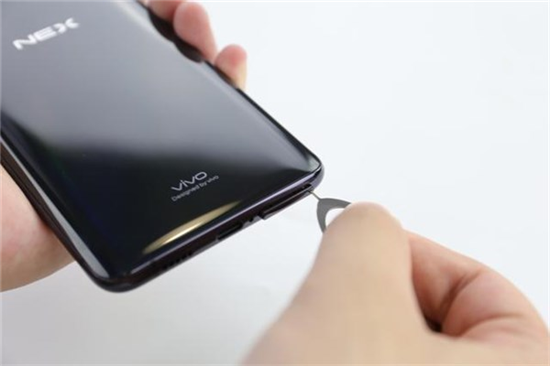

在拆開手機之前，我們需要先把卡托取出。注意，卡托附近有兩個孔，靠近USB孔的是麥克風孔，只有在卡托上的孔才是頂針孔。

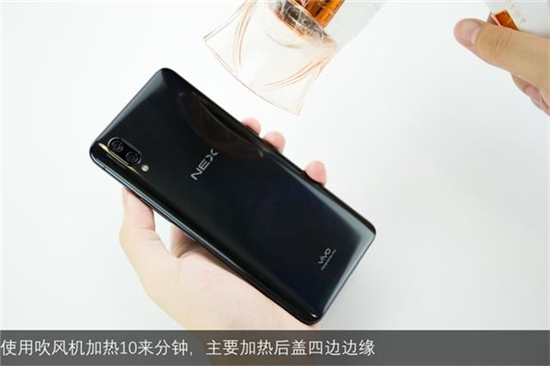

vivo NEX玻璃后蓋的移除，需要先用吹風機加熱玻璃后蓋。注意特別是要加熱四邊邊緣，并且四周輪回吹，切記勿一直吹同一位置，勿直接吹電池區域。

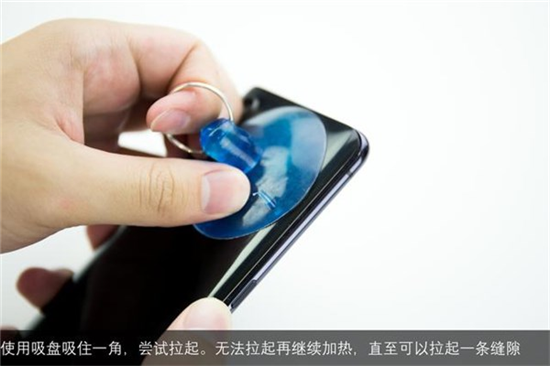

在加熱的同時，使用吸盤吸住手機一角，并嘗試?yán)稹＝?jīng)過十來分鐘的加熱后，vivo NEX的后蓋終于可以被吸盤吸起來了。不過因?yàn)楹笊w為玻璃的，而且扣合較緊，不能直接用蠻力吸起后蓋，以免損壞電池蓋、屏幕及手機內部器件。

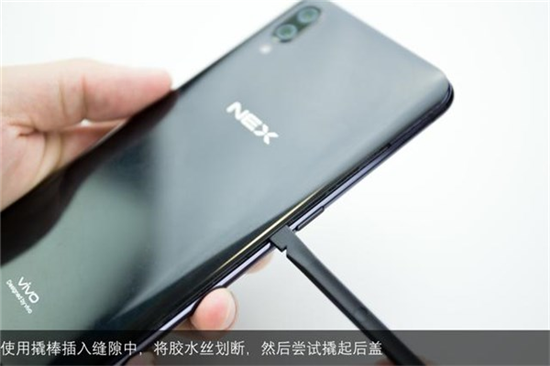

用吸盤稍微吸起后蓋之后，使用撬棒插入后蓋與機身間的縫隙中，沿著縫隙滑動一下把雙面膠劃斷，然后就可以輕松、安全的撬起后蓋。如果覺得阻力大，也可以用0.5mm厚、有倒R角的薄拆機片沿著縫隙滑一圈。不過插入深度不能超過3.5mm，防止損壞手機內部器件。這次加熱的比較徹底，撬棒弄兩下，膠水絲就斷了，就沒用上開機片。如果經驗不足的而又要換后蓋的，建議還是直接售后換吧。

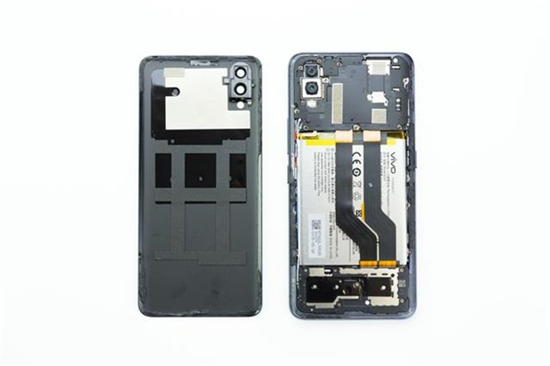

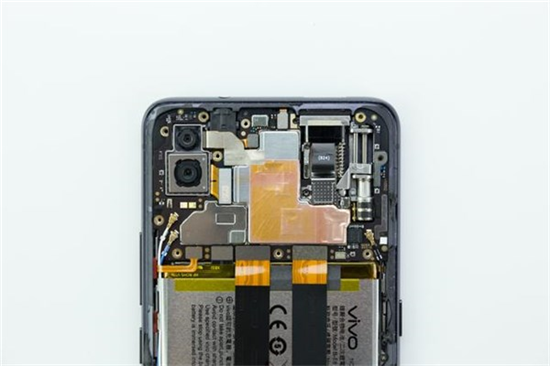

后蓋打開來之后就是這樣子的了，主板和尾插均有塑料保護蓋保護。和其他手機不同的是，主板和尾插使用兩條排線連接，尚不知道這樣的設計的用途，只有拆下去才能慢慢探究了。
vivo NEX后蓋也有一塊石墨散熱膜輔助散熱，攝像頭充當了信號溢出區。
拆主板一定得穩

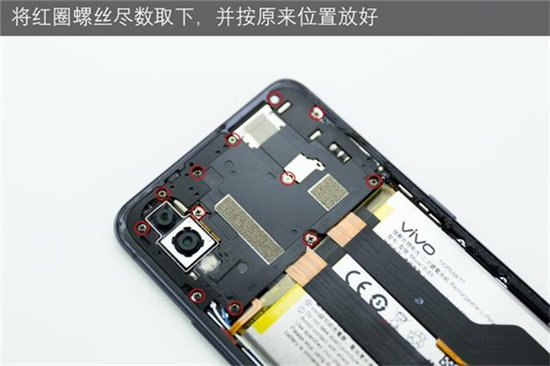

接下來開始拆主板這部分吧。vivo NEX的主板上有著一塊塑料保護蓋，用來固定、保護插口與電子元件。將上圖紅圈中所有螺絲卸下（防拆貼下有一顆螺絲），并按照原來的位置放好。這些螺絲的規格都不太一樣，所以一定要按原位置放好。

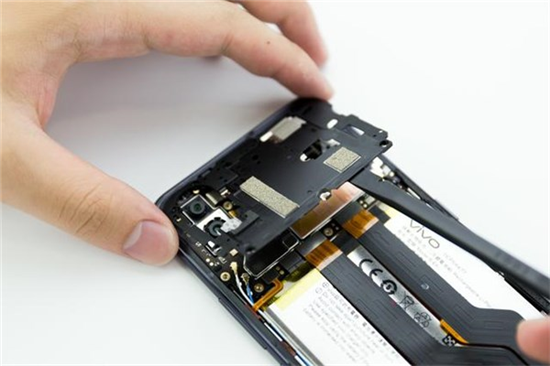

把所有螺絲卸下之后可以很輕松的撬起塑料保護蓋、取出。

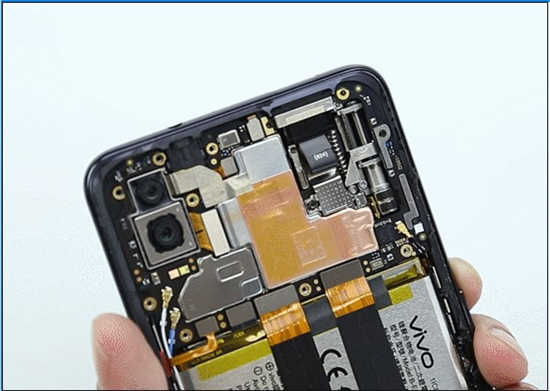

因?yàn)橛兄笾秒p攝和升降式前置攝像頭模塊的緣故，vivo NEX的主板空間被進一步的壓縮。主板兩側還延伸到了后置雙攝和升降式前置攝像頭模塊，盡可能的利用上了可以用上的空間。

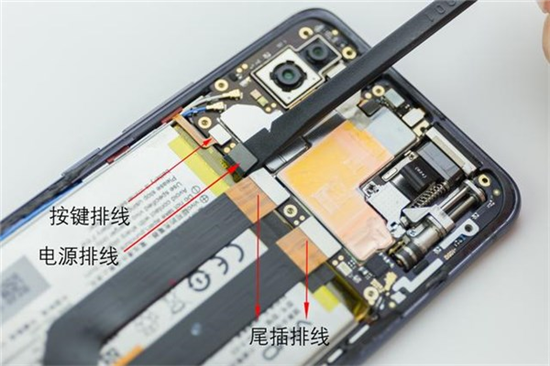

接下來就是要把排線和主板分離。首先就是要把電池排線撬起，把整機斷電；接著把左右兩側的按鍵排線、兩條尾插排線撬起、和主板分離。

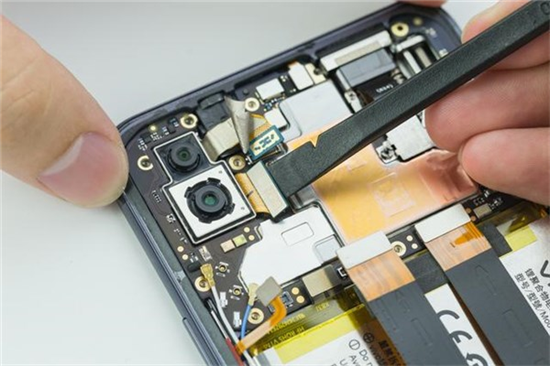

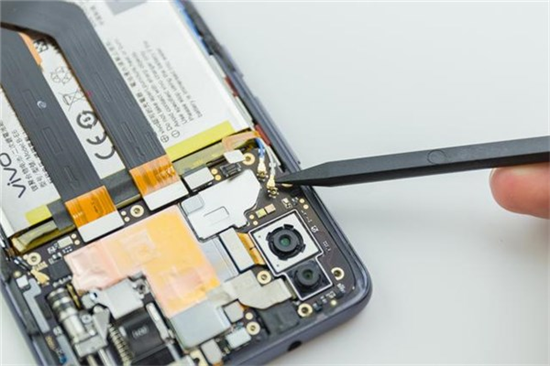

使用撬棒，將主板左側的藍白兩條同軸線撬起，并拉起一點、和固定架分離。
主板右側的黑色同軸線也是如此操作，使用撬棒撬起后拉起一點。

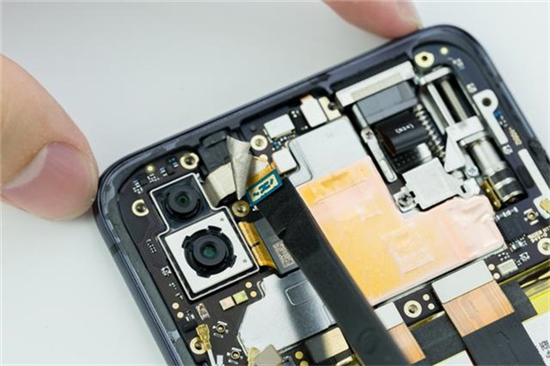

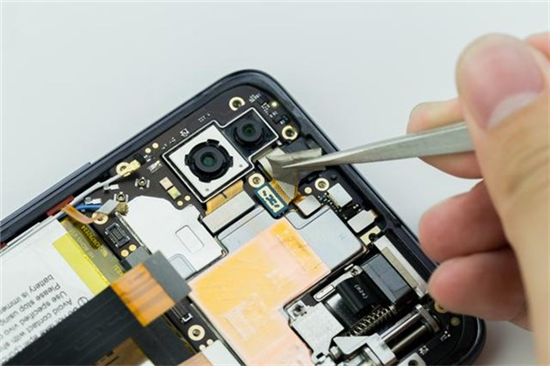

使用鑷子，將后置雙攝的副攝像頭排線上的一張貼紙撕開。

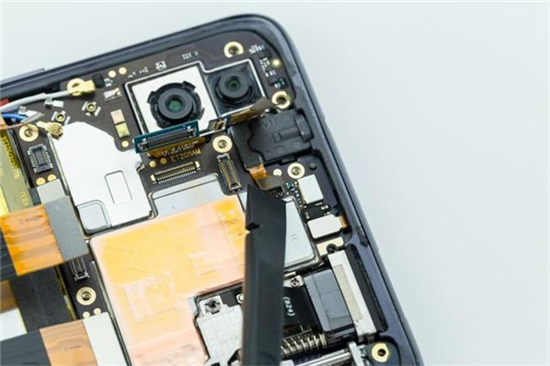

貼紙撕開后，下方就是副攝的排線接口了，撬起即可。
下方的主攝像頭插口也是撬起即可。
在副攝像頭排線下方還有一個小小的耳機孔排線插口，也是需要撬起。

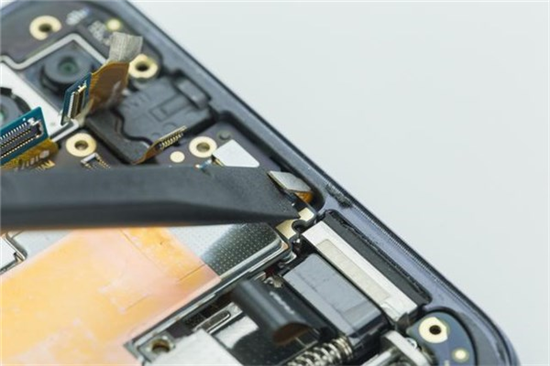

主板上方還有一個傳感器排線插口，同樣撬起。

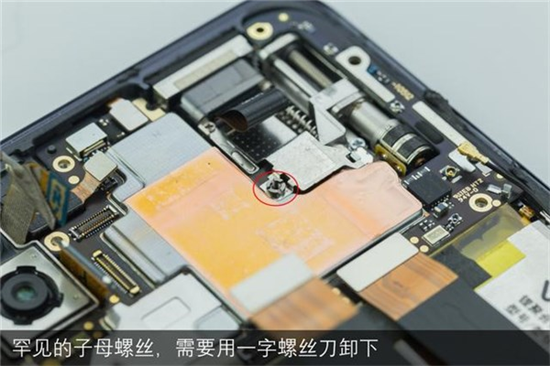

然后在這個升降式前置攝像頭模塊這部分，有一個子母螺絲固定主板和升降式前置攝像頭模塊，我們需要用一字螺絲刀將這個子母螺絲取下。

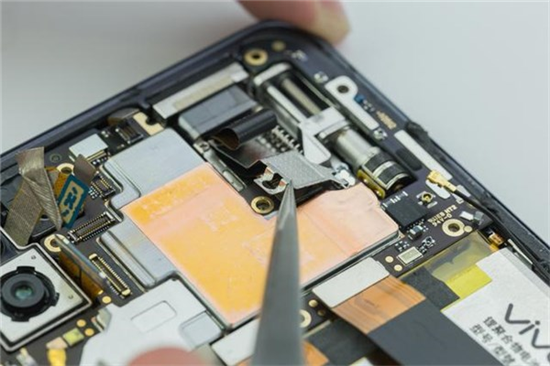

子母螺絲取下后，使用鑷子把子母螺絲固定的小金屬擋板取出。
這塊金屬擋板負責固定、保護前置攝像頭排線插口，同時還固定前置攝像頭的排線位置。

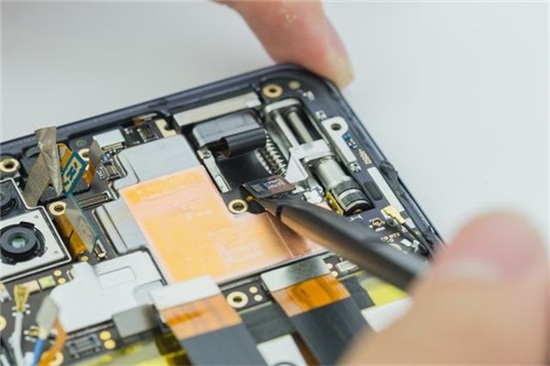

用撬棒撬起前置排線插口。

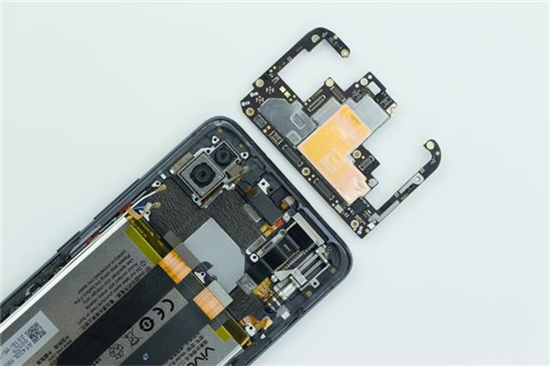

把上述所有步驟做完后，就可以把主板取下了。

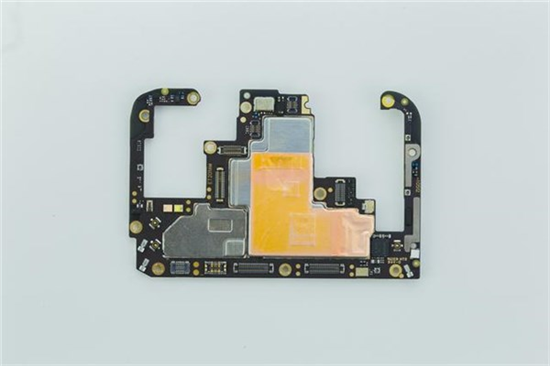

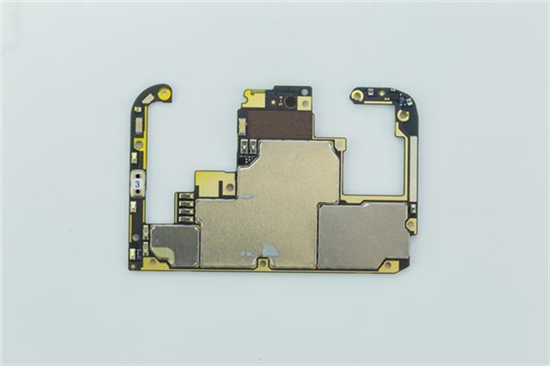

vivo NEX的主板造型比較特別，整體像一個“山”形。大部分的電子元件都被屏蔽罩保護著，裸露在外的非常少，整體的元件和擺放非常緊湊，集成度很高。如此高集成度的主板，如果真的損壞了，用戶也沒法自己維修，很大概率只能通過官方售后進行維修了。
主板背面大部分區域都覆蓋上了屏蔽罩，屏蔽罩之間基本上沒有縫隙。

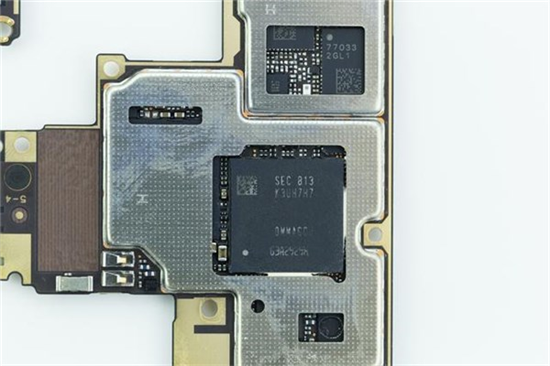

背面屏蔽罩下方是一些比較重要的處理器，這塊最大的、有相變硅脂輔助散熱的就是高通驍龍845處理器與8GB運存，使用常見的層疊封裝。
一大一小的雙攝

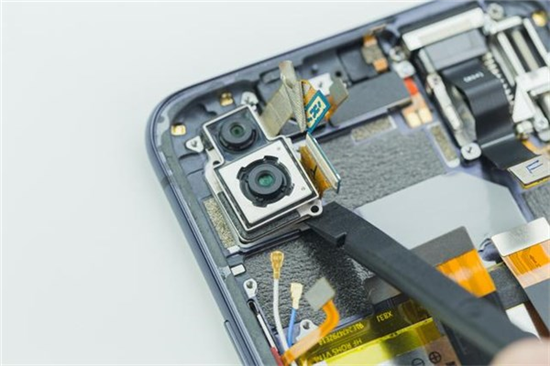

接下來我們來看看后置雙攝。把主板取出后，直接使用撬棒就可以撬起后置雙攝。

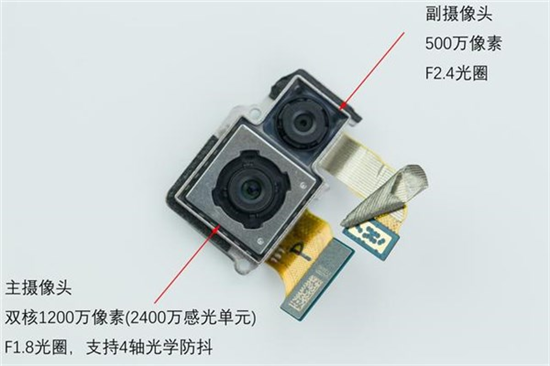

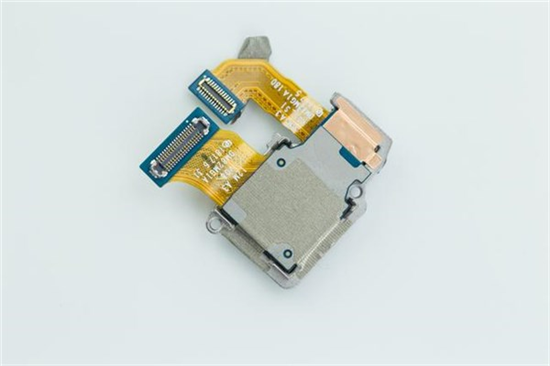

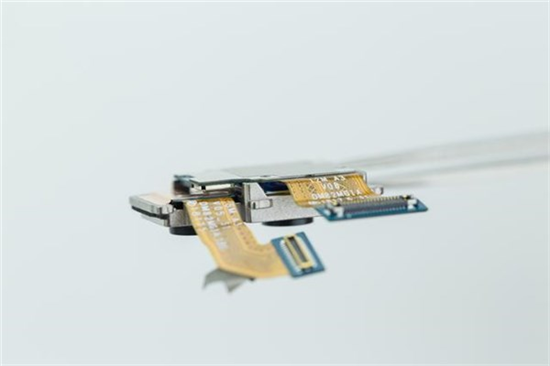

這次vivo NEX的后置雙攝使用了一大一小的設計，主攝像頭為雙核1200萬像素(2400萬感光單元)，F(xiàn)1.8光圈，支持4軸光學防抖；副攝像頭為500萬像素，F(xiàn)2.4光圈。
主攝后面好像沒有散熱片，倒是副攝上有一小塊銅質散熱片。
vivo NEX的主攝很有意思，它的厚度和大小要比副攝大不小，甚至其電路板還占用了部分副攝的位置。
其他的小配件

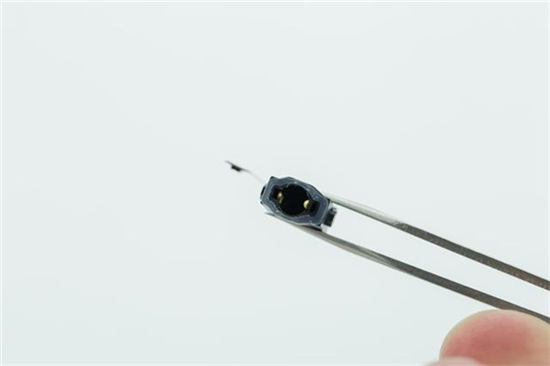

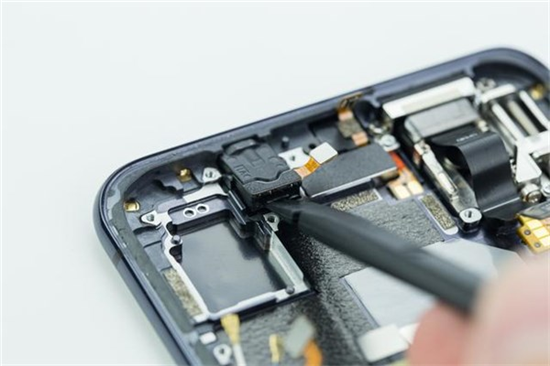

接下來我們拆別的小配件。先從耳機孔開始，直接用撬棒撬起耳機孔即可。
耳機孔外還有一圈透明的膠墊，盡可能的阻止水的流入。

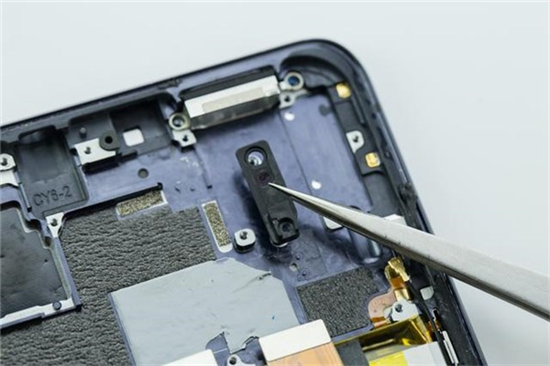

然后使用鑷子，把傳感器模塊取出。

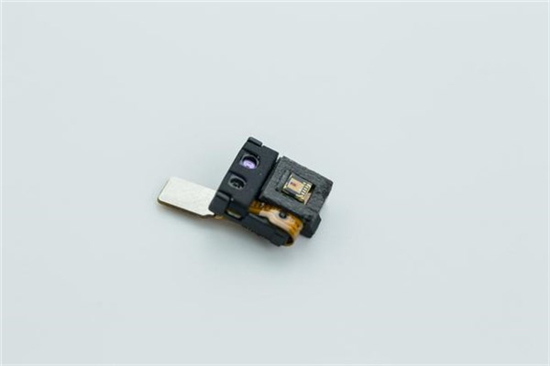

這個傳感器模塊包括光線傳感器、距離傳感器等。這一個傳感器模塊比其他機型的要大，想必是因?yàn)橹挥凶龅倪@么大，才能要通過屏幕而獲取到足夠的光線、距離等信息。雖說傳感器壞的幾率比較小，可是如果這個小東西失靈了，要換只有一整個模塊換了。這個傳感器模塊位置比較深入，需要拆了主板之后才能看到，所以真要換，沒有動手能力的人還是建議去找售后更換吧。

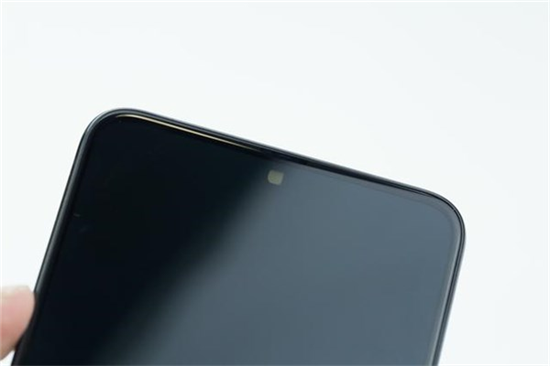

有意思的是，這個傳感器對應的屏幕的部分，是透明的。雖然說AMOLED屏幕本來就有這個特性，可是真正在屏幕下挖個口出來放傳感器還是第一次見。
這地方還有一個和喇叭相似元件可以取下，先把螺絲卸下。
然后使用鑷子夾出來。
這個和線性馬達很像的東西，其實原理和馬達還真的挺像的，它的作用是帶動屏幕振動進而模擬出對應的聲音——也就是說，它就是vivo NEX全屏幕發聲的真面目。
拆卸電池
vivo NEX的電池還是挺好拆的，不過因?yàn)槭请姵氐木壒?，拆解還是有風險，盡量去官方換電池吧。即使是自己動手，也不要?jiǎng)佑眉怃J的工具撬電池。

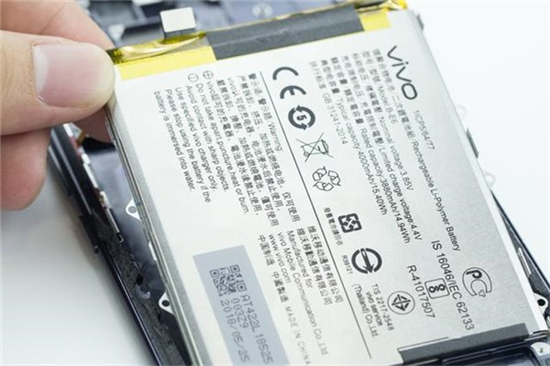

要拆解電池，首先把上面的尾插排線壓到一側、然后用螺絲刀擰開左右兩側的6顆螺絲就可以整塊取出。這塊4000mAh的大容量電池占據了機身大部分位置，這也是vivo NEX有著長久續航的原因之一。
使用兩條尾插排線的原因

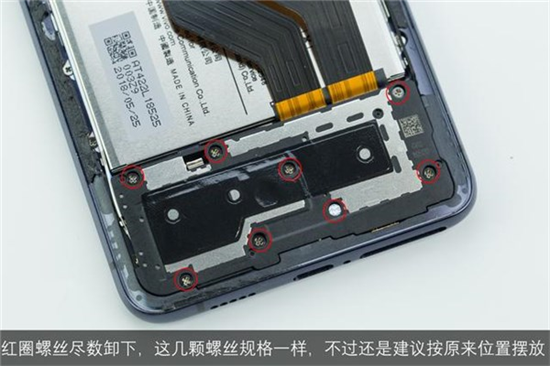

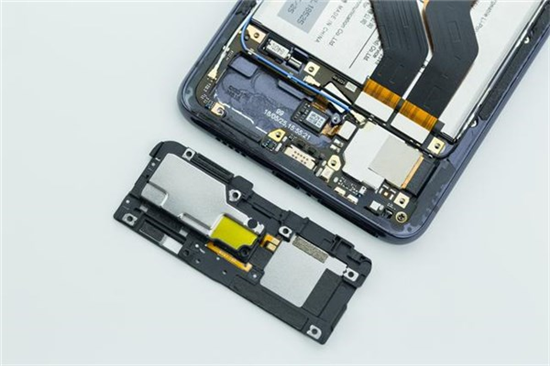

下面到了尾插部分，把尾插保護蓋上的所有螺絲取下（防拆貼下有一顆螺絲），然后放好。
和大部分手機一樣，尾插保護蓋也是集成了揚聲器。

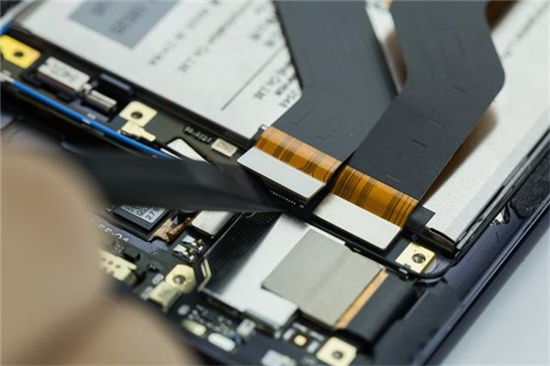

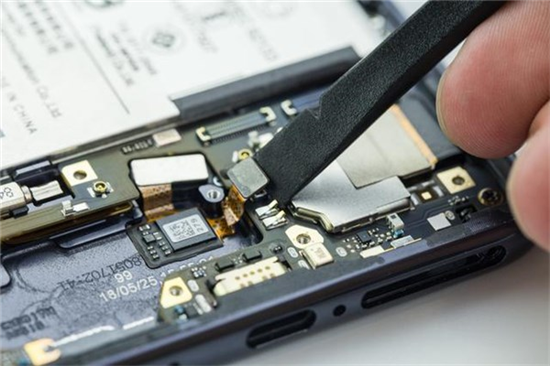

接下來，把兩條尾插排線撬起，然后取出。

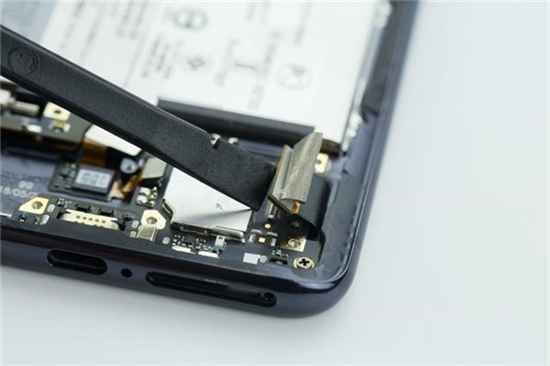

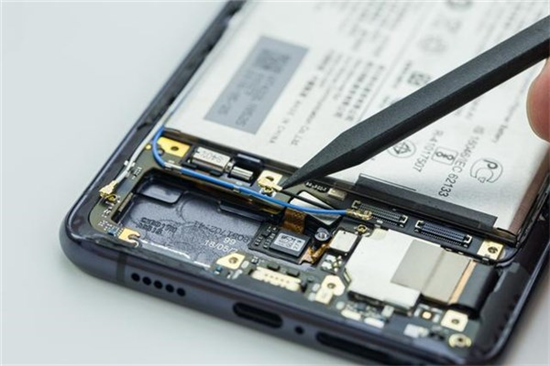

把白、藍、黑三條同軸線撬起，然后拉起取出。
這部分要小心，只有圖中這個位置是排線插口，上面反光的那個并不是，不要亂撬。
把貼紙撕開后，把屏幕排線撬起。拆到這里我就知道為什么有兩條尾插排線了：一條是尾插和主板通訊用的排線，負責傳輸數據和電力等；另外一臺則是負責連接這條屏幕排線的（相當于屏幕排線的延長線），負責傳輸顯示和觸控的數據。

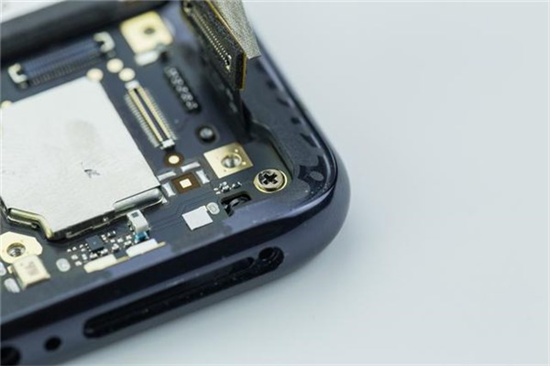

尾插右下角還有一顆螺絲，要取出。

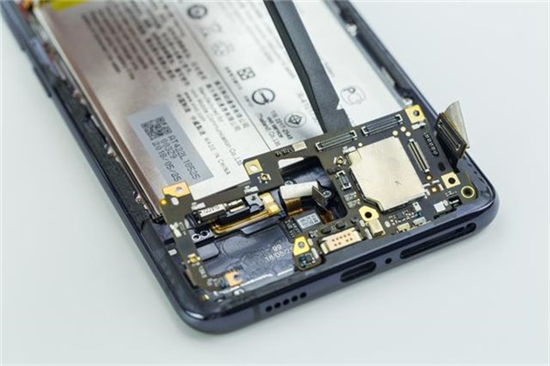

取出最后一顆螺絲后，撬起尾插即可取出尾插。

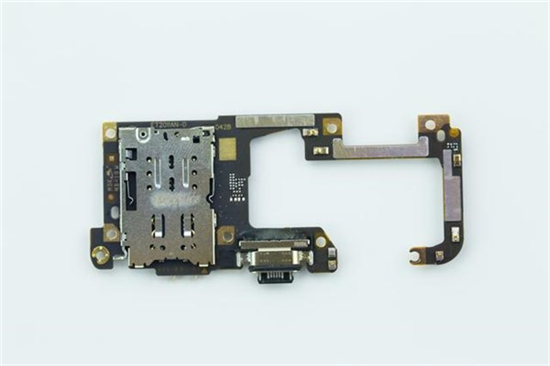

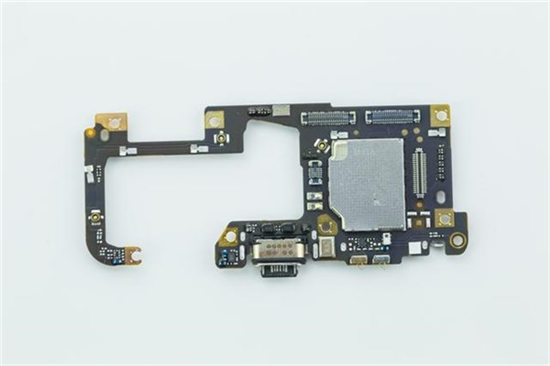

尾插的形狀也是不規則的，vivo NEX真的把空間利用到極致了......
因?yàn)橹靼迳蠜](méi)有放置卡槽的位置了，因此卡槽也設定在尾插上了。

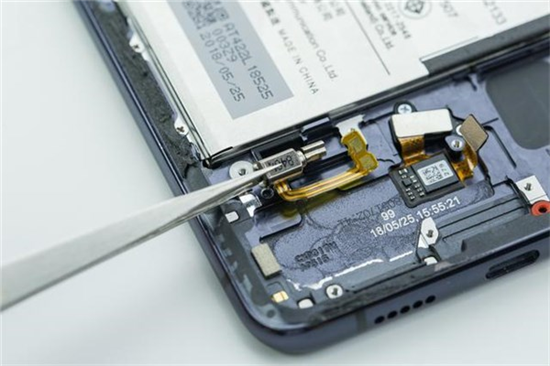

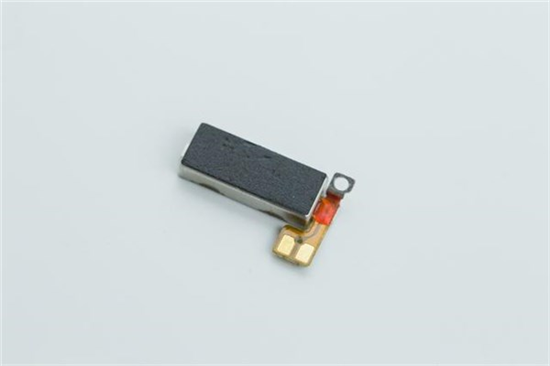

尾插下有個振動馬達，直接用鑷子就可取出。

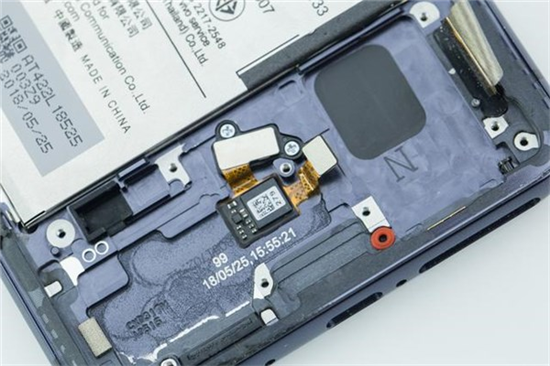

最后輪到這塊小東西了。這個小東西是屏幕指紋模塊，要取出它，需要先把那兩顆螺絲卸下。

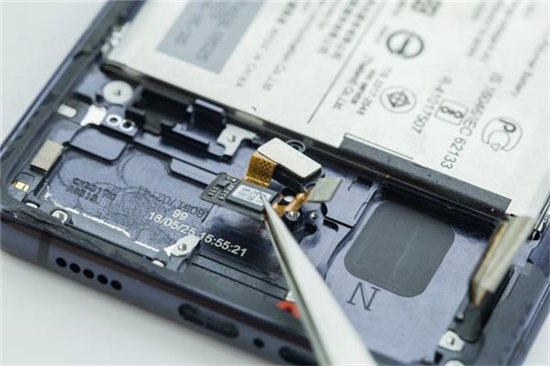

然后咱們就可以直接用鑷子，把這個屏幕指紋模塊取出來了。注意，一定要按照步驟來，取出來的時候勢必要小心、鑷子不要插入過深，防止損壞屏幕指紋模塊。

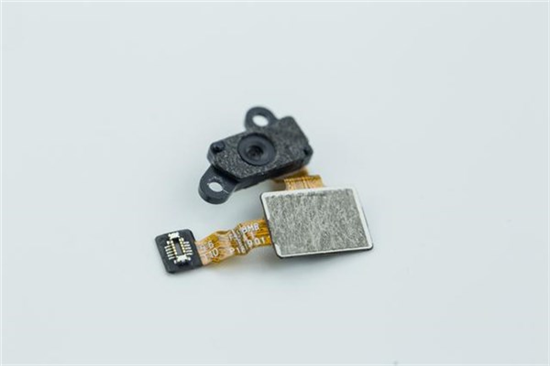

vivo NEX使用的第三代屏幕指紋技術和之前可以說是完全不同的，這個模塊本身和攝像頭很類似，而之前的屏幕指紋技術則是一塊芯片那樣的東西。

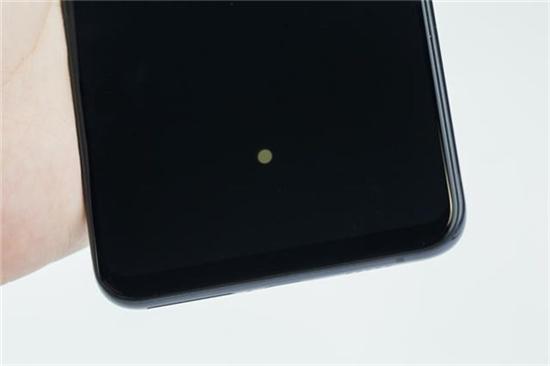

和傳感器部分一樣，vivo NEX的屏幕在屏幕指紋這個位置也是透明的。
重頭戲：拆解升降式前置攝像頭
接下來，就要拆解這臺手機最為復雜的升降式前置攝像頭的環節了。這個部分的拆解會拆出許多小零件，真的不太建議自己拆解這個部分。

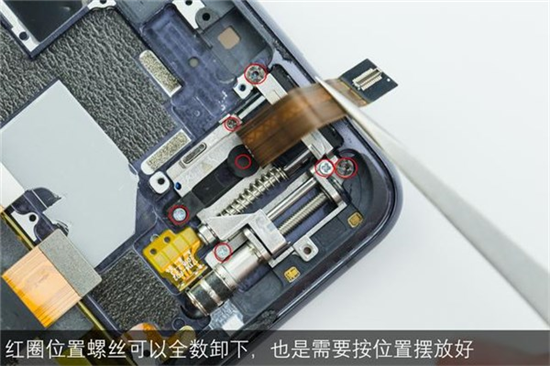

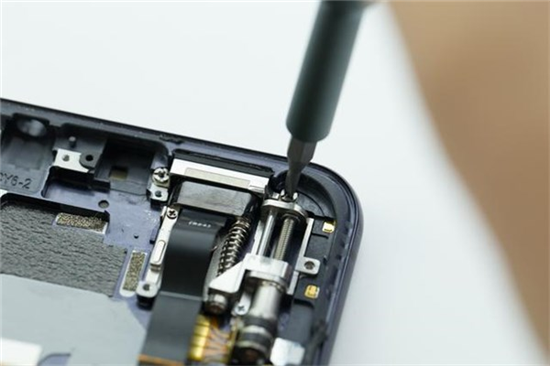

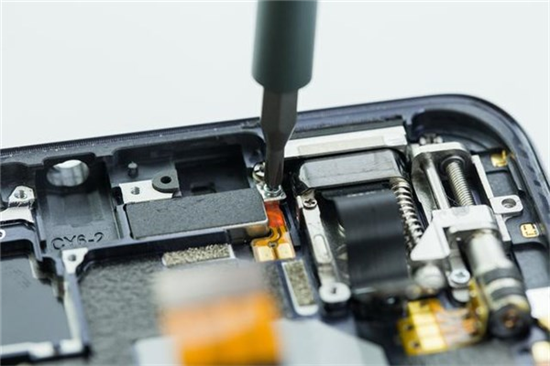

拆解前置攝像頭時，先把你看到的所有螺絲都卸下來，記得要按照本來的位置放好，這里的螺絲有好幾個規格，搞混了挺麻煩的。
頂部的限位器使用了兩個子母螺絲固定，要用一字螺絲刀取出。

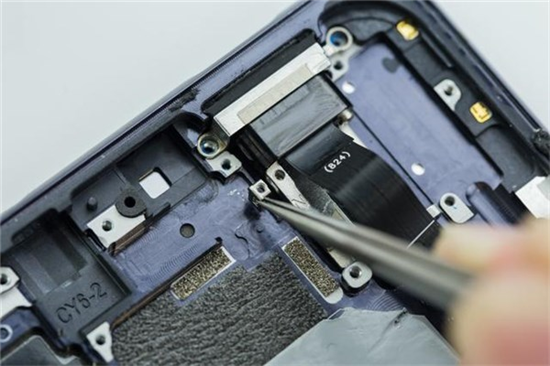

然后在前置攝像頭排線之下，有一個用黑色貼紙覆蓋的限位器，這個黑色貼紙下是一顆螺絲。我們用鑷子把貼紙清理后，卸下這顆螺絲。

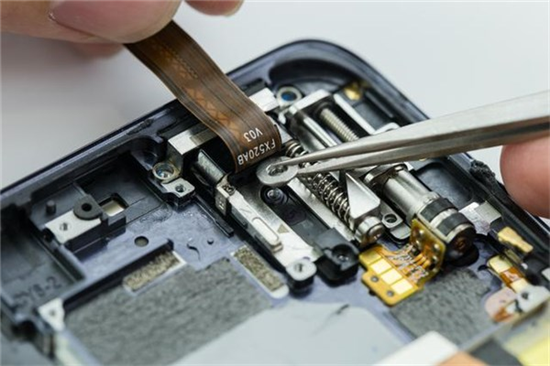

然后使用鑷子把這個圓形的鐵片取出。

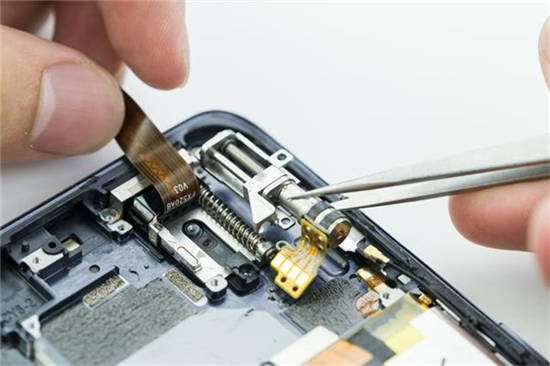

下一步就是移除電機模塊，使用鑷子夾住下半部分即可取出。

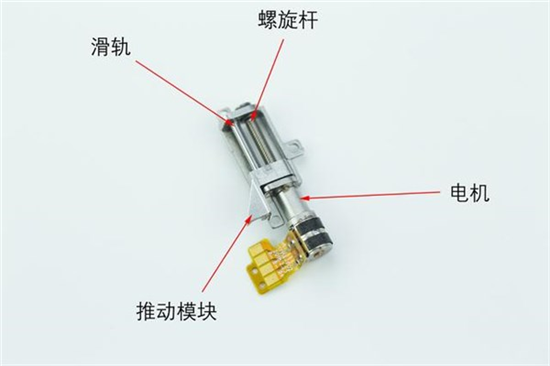

這個電機模塊下半部分是電機，上半部分則是爬升裝置。爬升裝置上有螺旋花紋的桿、一條滑軌和一個推動模塊。電機啟動后通過旋轉這條螺旋桿，來控制推動模塊在滑軌上下運動，進而推動前置攝像頭上升或下降。
在剩下的前置攝像頭部分，還有一顆“螺絲”。這顆“螺絲”也不是單純的螺絲，它很長，還充當著前置攝像頭固定桿的作用。

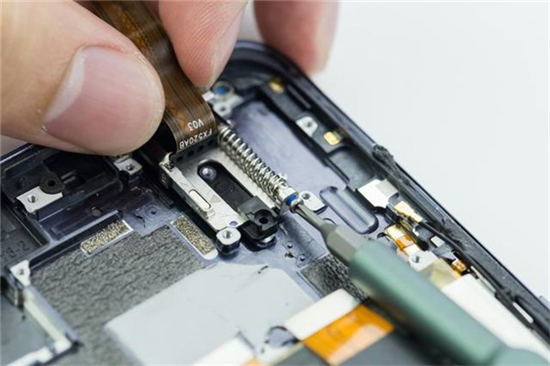

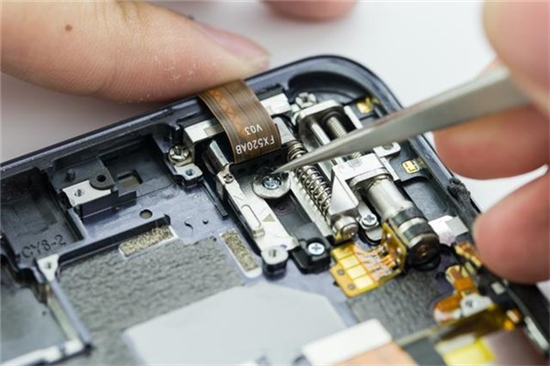

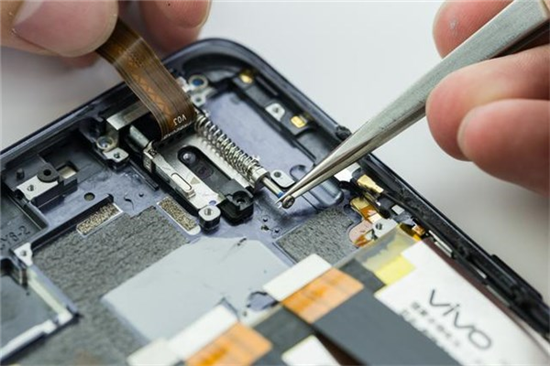

使用螺絲刀擰松后，用鑷子慢慢取出。這一步要小心彈簧突然彈出，最好讓小伙伴找個東西在附近擋著。
這個小零件非常的關鍵，電機模塊上的推動模塊就是推動這個小元件，讓后者帶動整個攝像頭模塊進行升降。
我拍了個小gif圖來說明這個攝像頭的工作原理。電機旋轉，螺旋桿旋轉，推動模塊上升或者下降，從而帶動整個攝像頭模塊升降。彈簧則是做一個緩沖作用：在攝像頭開啟的時候，如果受到外力擠壓，攝像頭會縮回機身內。如果沒有彈簧，攝像頭縮回機身內的速度太快，可能會收到損壞。

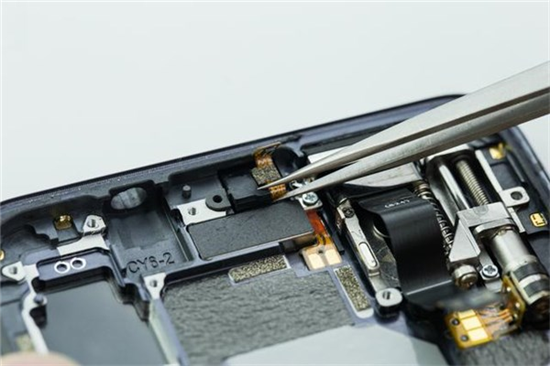

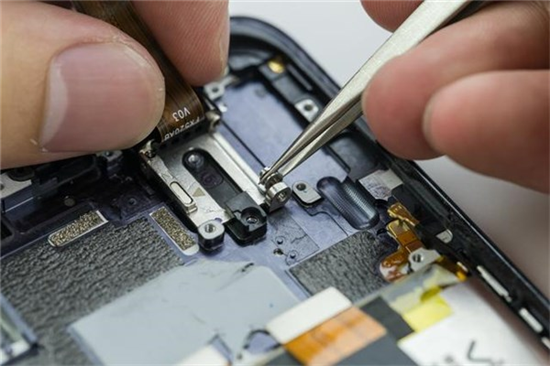

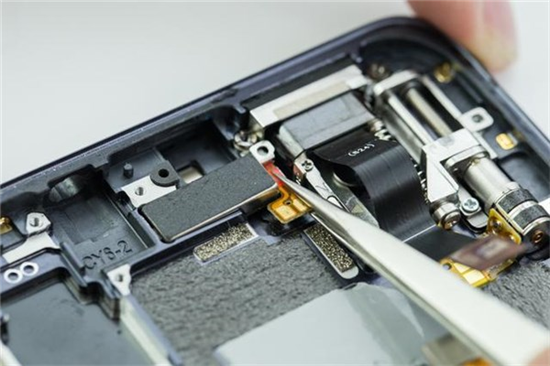

接下來繼續拆解前置攝像頭，這個地方有個小螺絲，卸下后使用鑷子取出這個小小的限位器。

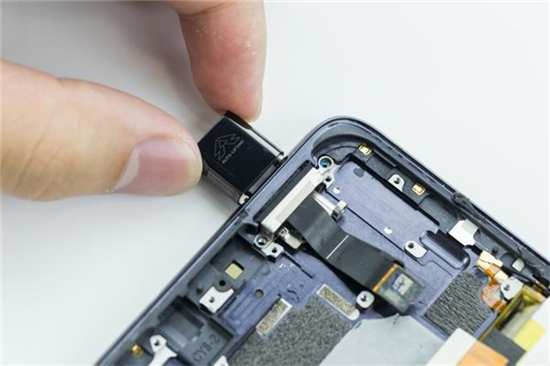

然后把整個攝像頭拉出來即可。

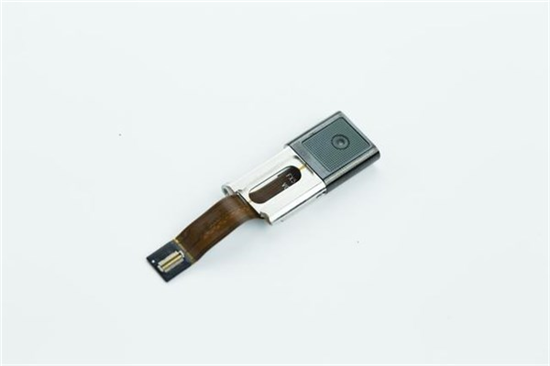

前置攝像頭用了一條超長的排線，防止它在使用過程中會受到過度的拉扯。整個前置攝像頭是封裝好的，要換只能整個更換。所以要是前置攝像頭真的損壞了，建議直接找官方售后處理吧。
前置攝像頭下還有個作為限位器的塑料墊，取出。

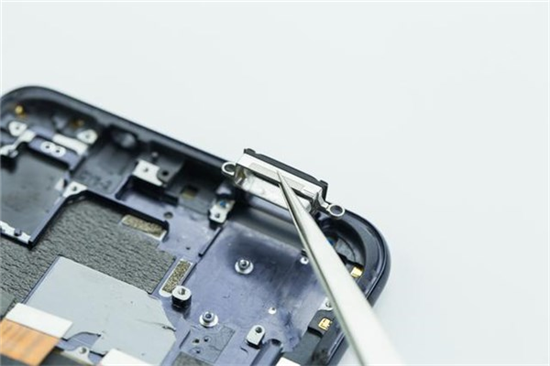

頂部也有一個金屬限位器，直接用鑷子取出。
這個升降式模塊的小零件（比如各種限位器）比較多，還是那句話：不建議用戶自己對這塊區域進行拆解維修，有需要請找官方售后進行拆解、維修處理。
最后的一些配件

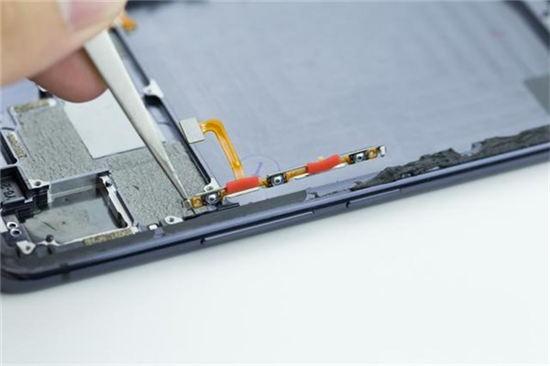

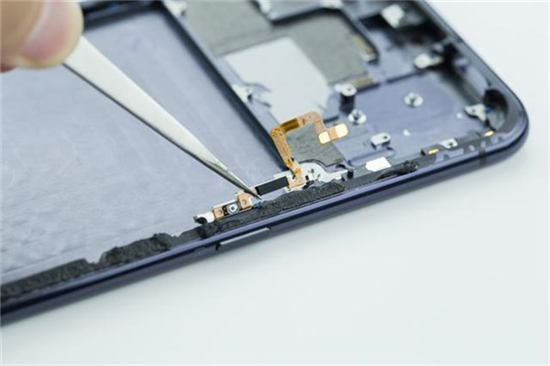

機身左側是音量鍵和電源鍵，直接用鑷子就可以把排線夾起來。
機身右側則是Jovi鍵，也是直接用鑷子就能把排線夾出來。
顯示屏
vivo NEX的顯示屏與中框?yàn)槟z水貼合，從拆解難度上來講，非常的難拆。如果加熱不完全，很容易就對顯示屏造成二次損壞；而在將新屏幕壓到中框上的時候也可能因?yàn)橥磕z不均勻，而導致壓不穩固。所以在拆解、更換顯示屏這方面，我也不建議各位用戶自行拆解，最好直接找官方換。官方換顯示屏一般都是屏幕和中框一起換的，在安全的同時，質量也高。
結語

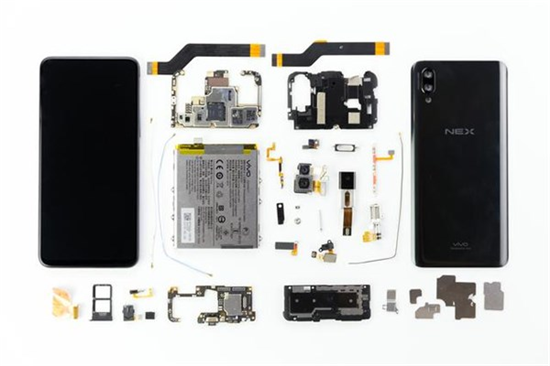

從下午1點多拆到5點，足足拆了3個小時，才算徹底把vivo NEX這臺旗艦完全拆解。這手機的集成度太高了，同時因?yàn)樯凳角爸脭z像頭的原因，它的復雜度也比普通手機要高：使用了子母螺絲、有著各種限位器、還有各種小零件。別說對于普通用戶了，對于工程師來講，維修這樣一臺手機也是非常費力的一件事情。也因此，建議用戶不要對這臺手機進行拆解，有需要的話找官方售后進行拆解維修是最穩妥的選擇。
不過從另一個方面來說，vivo NEX有著這樣的復雜程度，是創新的體現。為了能夠?qū)崿F(xiàn)零界全面屏，而使用了升降式前置攝像頭以及屏下光敏技術，才使得vivo NEX有著這樣的復雜程度。vivo為了實現這些所有的新東西，必定是從零開始做起的——從零開始，就是創新的第一步，而最后我們看到的，就是vivo NEX這樣的集所有創新為一體的旗艦。
